一、产品简介
（K）FTP41Y型系列阀套式排污阀是一种新型排污截止阀。该阀门截止可靠，在高压气体介质的条件下，完全可以达到零泄漏，它采用了喷嘴与阀套开窗口的结构形式，可满足管道装置节流降压直接排污。它具有密封可靠、开关轻便灵活、耐冲蚀、使用寿命长、节能效果明显、节流排污功能显著等优点。被广泛使用在石油、天然气管道集输装置的直接排污，是长线输送石油、天然气的专用阀门，也是最理想的阀门。
二、主要性能规范
| 型 号 |
FTP41Y |
普通型 |
|
KFTP41Y |
抗硫型 |
|
| 公称通径DN（mm） |
25~500 |
|
| 公称压力PN（Mpa） |
1.6~16.0 |
|
| 连接形式 |
法兰连接 |
|
| 传动方式 |
手动、气动、电动 |
|
| 适用介质 |
石油、净化天然气、一般含硫天然气、城市煤气、水等。 |
|
| 介质温度（℃） |
-40~250 |
|
三、主要零件材料
| 零件名称 |
材料 |
零件名称 |
材料 |
|
|
普通型 |
抗硫型 |
|||
|
阀芯 |
3Cr13 |
抗硫合金 |
阀体、阀盖 |
WCB |
|
阀芯套 |
2Cr13 |
抗硫合金 |
填料 |
聚四氟乙烯 |
|
阀座 |
3Cr13 |
抗硫合金 |
硬密封 |
司太立合金 |
|
阀杆 |
2Cr13 |
抗硫合金 |
软密封 |
氟橡胶 |
|
O型密封圈 |
氟橡胶 |
|||
四、主要规范和标准
| 序 号 |
代 号 |
名 称 |
| 1 |
GB/T12220-1989 |
通用阀门 标志 |
| 2 |
GB/T12224-1989 |
钢制阀门 一般要求 |
| 3 |
JB/T7928-1999 |
通用阀门 供货要求 |
| 4 |
GB/T12229-1989 |
通用阀门 碳素钢铸件技术条件 |
| 5 |
GB/T13927-1992 |
通用阀门 压力试验 |
| 6 |
JB/T9092-1999 |
阀门的检验与试验 |
| 7 |
GB/T9113.2-2000 |
凹凸面整体钢制管法兰 |
| 8 |
GB/T12241-1989 |
安全阀 一般要求 |
| 9 |
GB/T12242-1989 |
安全阀 性能试验方法 |
| 10 |
GB/T12235-1989 |
通用阀门 法兰连接钢制截止阀和升降式止回阀 |
五、主要结构特点
1、密封可靠
阀芯、阀座采用硬软双质密封付，能做到在高压气体介质条件下的零泄漏，确保阀门的密封性能。
2、排污方便
排污结构设置在阀套断开部位，可从阀体底部方便地清理阀体内积存的污物，排污快捷、方便。
3、开关灵活
由于阀芯开设平衡孔，大大减小了启闭力矩，开关相当轻便灵活。
4、阀杆泄漏的救护
阀杆设有注脂阀，如果阀杆密封件出现损伤而引起泄漏时，可通过注脂阀注入密封脂，保证阀杆不泄漏，从而延长了阀杆的使用寿命。
5、使用寿命长
密封面避开了介质的直接冲刷，延长了使用寿命。

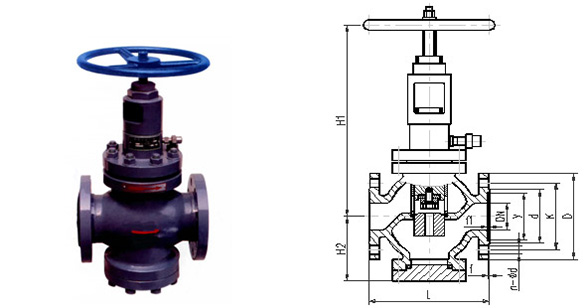

六、外形及主要尺寸
七、订货须知
（一）为了保证我公司提供的产品能满足您的需求，请您在订货时尽可能说明下列内容：
1、阀门型号及规格
（1）阀门型号 （2）公称通径 （3）公称压力 （4）连接形式 （5）法兰标准 （6）阀门结构长度
（7）驱动方式 a、手动 b、电动 c、气动
2、输送介质 （1）名称 （2）成份 （3）工作温度
3、使用环境及环境温度
（二）您若有特殊要求，我公司还可为您特殊设计和制造。
（三）样本中的数据有可能因产品的改进设计或更新换代而发生变化，具体情况您可向公司的销售人员咨询确认。
